Protocol Data Unit - PDU

Protocol Data Unit - PDU

Protocol Data Unit - PDU

Interkoneksi Sistem Terbuka (OSI) yang digunakan dalam telekomunikasi yang mengacu pada sekelompok informasi ditambahkan atau dihapus oleh lapisan model OSI. Protokol yang menggambarkan aturan yang mengontrol komunikasi HORIZONTAL, yaitu, percakapan antara proses yang berjalan pada sesuai lapisan dalam OSI Reference Model.


Setiap lapisan dalam model menggunakan PDU untuk berkomunikasi dan bertukar informasi, yang hanya dapat dibaca oleh lapisan rekan pada perangkat penerima dan kemudian diserahkan kepada lapisan atas berikutnya setelah pengupasan.

Pada setiap lapisan (kecuali lapisan satu) komunikasi ini akhirnya mengambil bentuk semacam pesan yang dikirim antara elemen software yang sesuai pada dua atau lebih perangkat.


Protokol Data Unit

Karena pesan adalah mekanisme untuk mengkomunikasikan informasi antara protokol, yang paling umum disebut Protokol Data Unit (PDU).

Setiap PDU memiliki format khusus yang mengimplementasikan fitur dan persyaratan protokol.

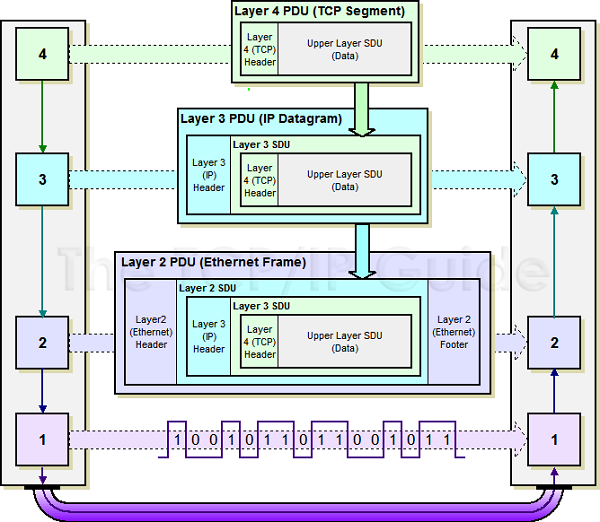

PDU Acuan OSI

PDU menggunakan lapis 1 hingga lapis 4
Lapis 1 (Lapisan Wujud) - Bit.
Simbol Data (Sebagai "Aliran")

Lapis 2 (Lapisan Taut Data) - Frame
Bingkisan jaringan (Frame)

Lapis 3 (Lapisan Jaringan) - Packet
Bingkisan jaringan (Packet)

Lapis 4 (Lapisan Angkut)
- Petak (Segment) untuk TCP
- Bobotan (Datagram) untuk UDP




Informasi yang dialirhantarkan sebagai satuan di antara Wujud-Rakan (PEER Entities) suatu jaringan dan dapat berisikan informasi kendali, seperti informasi alamat jaringan, atau data-pengguna/beban-muatan (Payload).

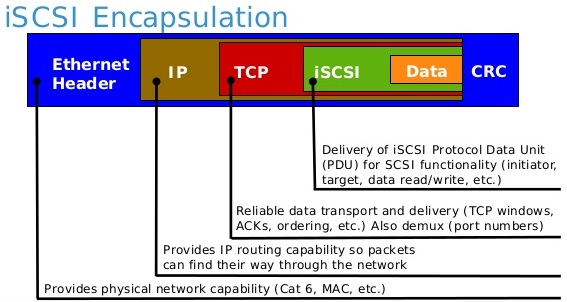

Sistem berlapis, Satuan data diperincikan dalam tatacara komunikasi pada lapisan tertentu terdiri dari Informasi Kendali-Tatacara (Protocol-Control Information) dan juga data pengguna lapisan. Misalnya: BPDU atau PDU iSCSI.
